チェーンコンベヤ
パレット搬送を標準化。ローラーコンベア、チェーンコンベアを始め豊富なラインナップ。

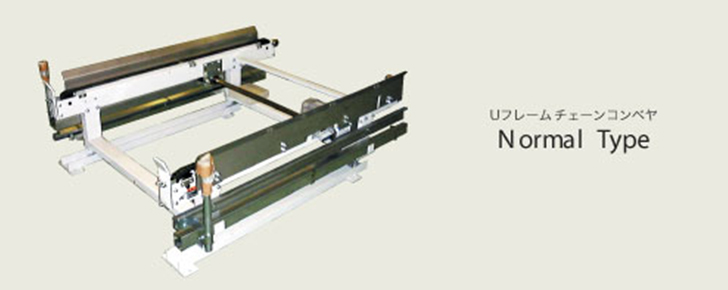

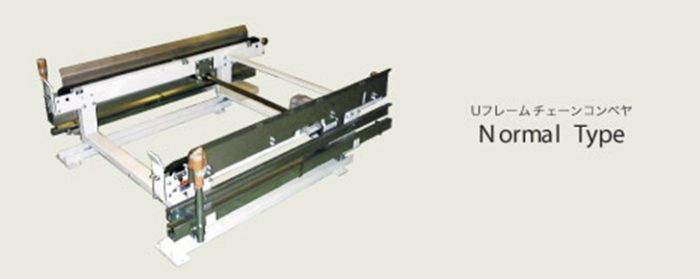

■Uフレームチェーンコンベヤ
■アルミフレームチェーンコンベヤ

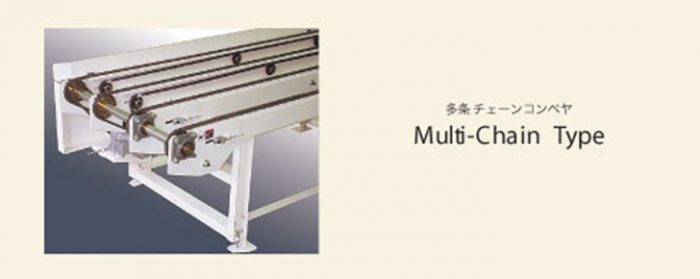

■多条チェーンコンベア
チェーンコンベヤ | コンベヤ
製品の特徴
POINT1
長年の経験により、耐久性・保守性を特に考慮した構造となっています。
POINT2
表面は硬く、傷がつきにくい焼付け塗装です。
POINT3
センサーの取付けがフリーポジションであり、荷姿の変更に対応しやすい構造です。
仕様表
| 型式 | CCV05 | CCV10 | CCV15 | CCV20 | CCV25 |
|---|---|---|---|---|---|
| 搬送荷重（TON） | 0.5 | 1.0 | 1.5 | 2.0 | ≧2.0 |
| 搬送速度（m/分） | 8. 10. 12. 15 | 8. 10. 12 | |||
| 駆動部出力（KW） | 問合せ | ||||
| 機長L | MAX5260～MIN1000の50mmピッチ 但し、1mm単位も可能 | ||||
| 機高さH | MIN350～MAX1500 >H1500は架台方式 | ||||
| 機巾B | チェーンピッチCp+210 | 問合せ | |||
| 使用チェーン | #60小判型チェーン | 問合せ | |||
| 脚本数 | 機長（mm） 脚本数（本） |
～1700 2 |
～2760 3 |
～4130 4 |
5260 5 |
| 脚ピッチP1・P2 | MAX1300mm | ||||
| チェーンピッチCp | パレット巾Y-100 但しパレット桁、 又は両端デッキボードのセンターを直接受ける |
||||

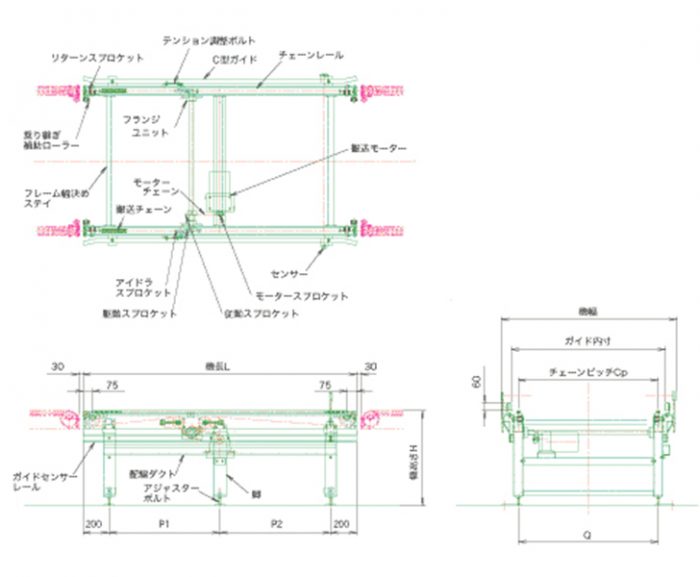

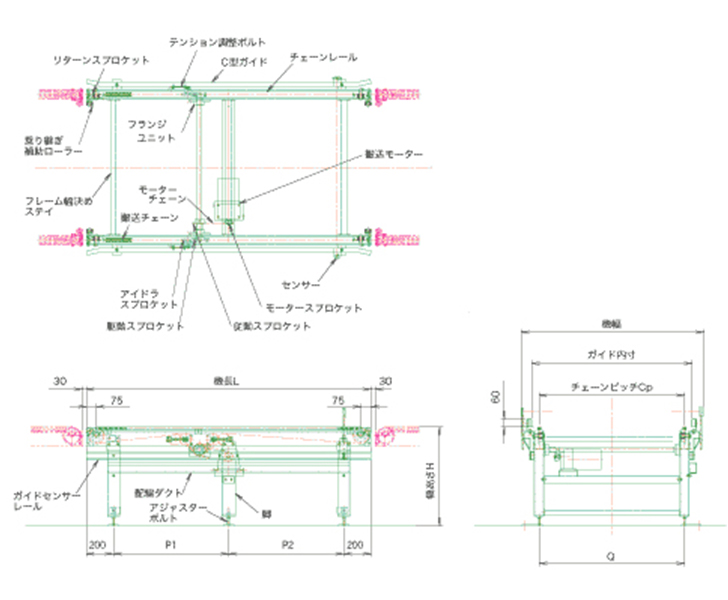

寸法図
※センサーはガイドセンサーレール上に取付可能、位置変更も簡単です。
※ガイドブラケットもこのレール上に取り付けします。
