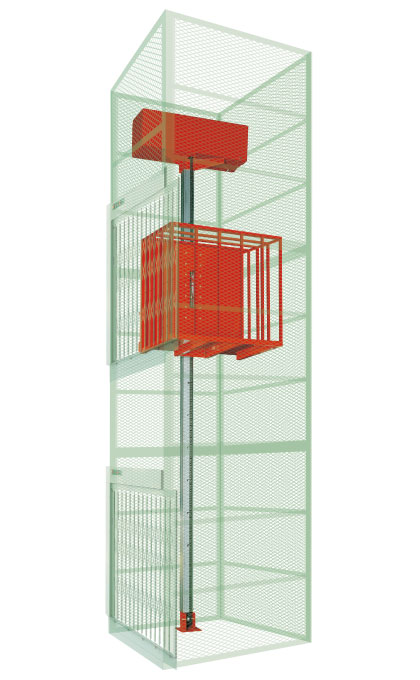

ポーリフトZERO

PLU

汎用リフター市場のニーズに幅広く対応

ポーリフトシリーズのもっとも大きな特徴は、おのおのの現場に最適な昇降路を設置できることです。2方向が壁で囲まれている場合、あるいは中間で切らなくてはならないケースなど、さまざまな使用環境のもとで常にしっかりと安全を確保でき、また、コスト面においても大変経済的に安全性を維持することが可能です。

plu

PLU | ポーリフトZERO

製品の特徴

■搬器

※搬器機種と搬器上オプションを選定ください。

仕様 PLU W×D×H(mm)
搬器 750×580×1200
(有効 700×555×1200)
1000×800×1200
(有効 950×775×1200)
搬器用サク
各面用固定サク
各面用リミットスイッチ付き片開き扉
  • 搬器は鋼板張りのL字型が基本です。搬器用サク、扉はオプションです。
  • 搬器用サク、扉をご用命の際は、リフト支柱を奥に見て正面・右・左の指示でいずれかをセットするかご用命ください。

※労働安全衛生法の規定により、搬器床面積が1㎡を超える場合は搬器高さを1.2mとしてください。

■操作部

※相互階方式(2〜5階程度)まで対応しています。
※操作スイッチの必要数をお知らせください。

  • 2箇所停止用
    装備:3点(上昇・下降・停止)押ボタン
    装備スイッチ:5芯/コード長さ5m(標準装備1ケ)
    追加用操作スイッチ:4芯/コード長さ10m(オプション装備)
    ●表示仕様は駆動部内に2箇所停止用制御機器を内蔵
  • 2箇所停止用(B)(オプション装備)
    表示付押ボタンスイッチ(G型2階用)2個
  • 3箇所停止用(C)
    表示付押ボタンスイッチ(G型3階用)3個

※いずれも制御盤は別置きになります。

■周囲囲い(昇降路)

  • 外装
    エキスパンドメタル/鋼板
  • 外扉
    ホールデンゲート(手挟み込み防止ビニールシート)/鋼板電動2枚上開扉/片開き扉/観音開き扉(各階ドアリミットスイッチ、ドアロック装備)

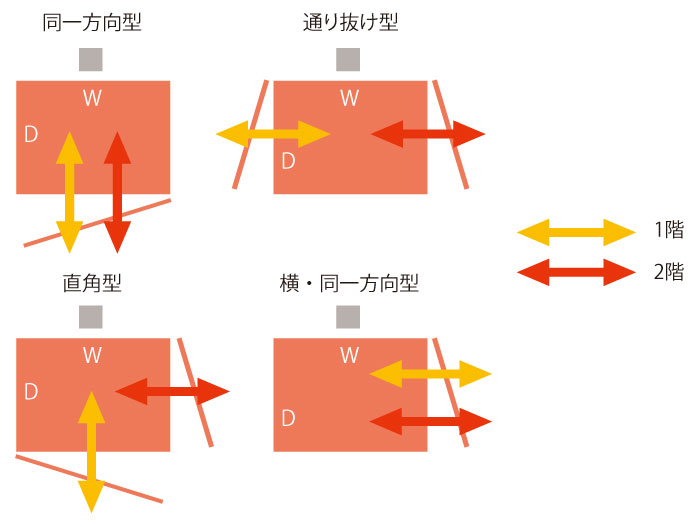

■出し入れ方向

img_pln_feature01

仕様表

価格は全て税込価格です
機種/仕様 PLU-150 PLU-240
持上荷重(kg) 150 240
昇降速度(m/分) 50Hz 10.4 8.4
60Hz 12.5 10.1
電動機 3相200Vブレーキ付ギヤード
0.75Kw 0.75Kw
電源 3相200V10A 3相200V10A
価格(円) 最低2,530,000円
最高3,450,000円
注意事項 上記価格は標準工事付、運賃オプション別途、標準的な仕様の場合です。
納期 仕様決定からわずか1ヶ月
工事開始から1日~3
PLN
仕様/機種 H-45 H-50 H-55 H-60 H-65 H-70 H-75 H-80
全高(m) 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0
最高位(m) 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5
最低位(m) 0.2
仕様/機種 H-85 H-90 H-95 H-100 H-105 H-110 H-115 H-120
全高(m) 8.5 9.0 9.5 10.0 10.5 11.0 11.5 12.0
最高位(m) 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5
最低位(m) 0.2

●上記データは積荷の高さが1m以内の場合です。1mを越す積荷が予想される場合は別途ご相談ください。

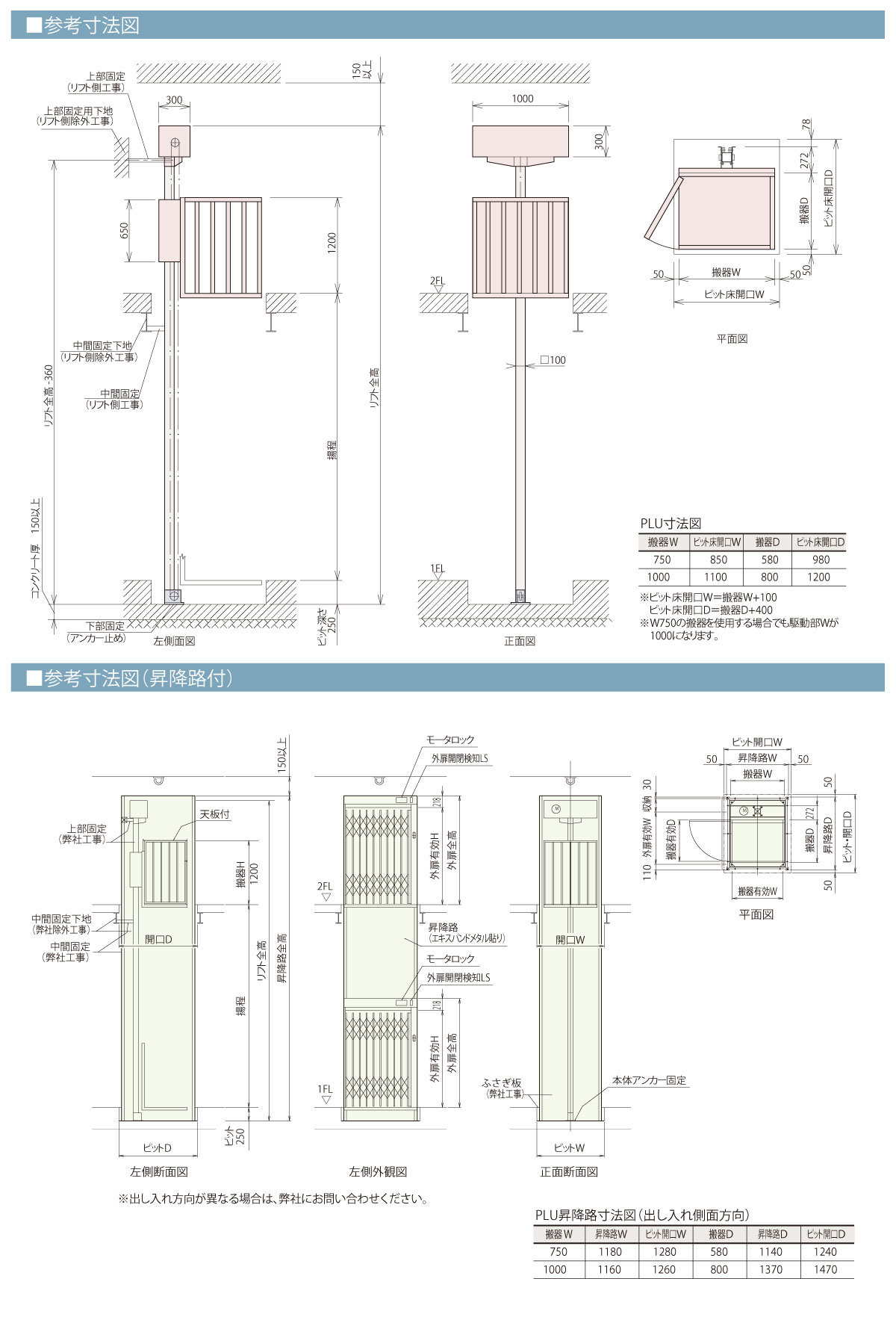

寸法図

plu_plan01
