直角移動コンベヤ
パレット搬送を標準化。ローラーコンベア、チェーンコンベアを始め豊富なラインナップ。

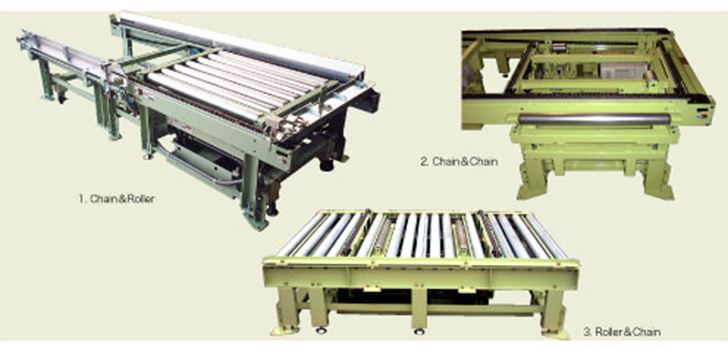

■チェーン＆ローラー型
■チェーン＆チェーン型
■ローラー＆チェーン型
直角移動コンベヤ | コンベヤ
製品の特徴
POINT1
搬送コンベヤ停止時にUP/DOWNをして、パレットがコンベヤ上に安定した後、 クッションスタートをするのでパレット寿命が長くなります。
POINT2
無給油機構
POINT3
堅牢な位置決めストッパーによるパレットの姿勢修正機能が、ライン内の矯正位置を不要にします。
仕様表
| 型式 | CC05- （(特),(監),(企)） |
CC10- （(特),(監),(企)） |
CC15- （(特),(監),(企)） |
CC20- （(特),(監),(企)） |
CCS- （(特),(監),(企)） |
|
|---|---|---|---|---|---|---|
| 搬送荷重（TON） | 0.5 | 1.0 | 1.5 | 2.0 | ≧2.0 | |
| 速度 | 搬送（m/分） | 8. 10. 12. 15 | 8. 10. 12 | |||
| up/down（秒） | 1.5 | |||||
| 可動ｽﾄｯﾊﾟｰ（秒） | 0.5 | |||||
| 電動機出力 | 搬送（KW） | 問合せ | ||||
| up/down（KW） | 0.4 | 0.75 | 問合せ | |||
| 可動ｽﾄｯﾊﾟｰ（KW） | 0.1 | |||||
| 並列寸法B | 可動ｽﾄｯﾊﾟｰ（有） | 最小搬送物+400（但し主コンベヤ機長により変更される場合有り） | ||||
| 可動ｽﾄｯﾊﾟｰ（無） | 最小搬送物+50（但し主コンベヤ機長により変更される場合有り） | |||||
| 端末寸法S | パレット巾Y+20 | |||||
| ストッパー巾b | パレット寸法/2 | |||||
| チェーンピッチCp | ||||||
※上記以外の機高さについては御相談下さい。

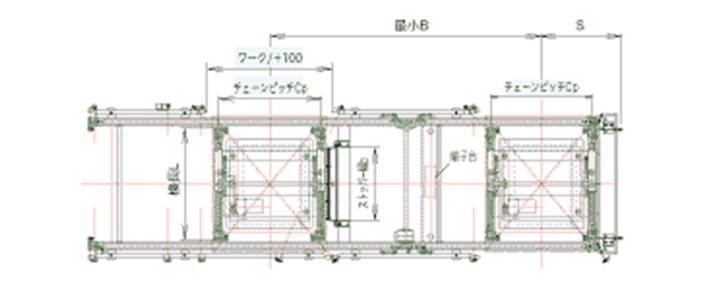

寸法図
