ローラーコンベヤ
パレット搬送を標準化。ローラーコンベア、チェーンコンベアを始め豊富なラインナップ。

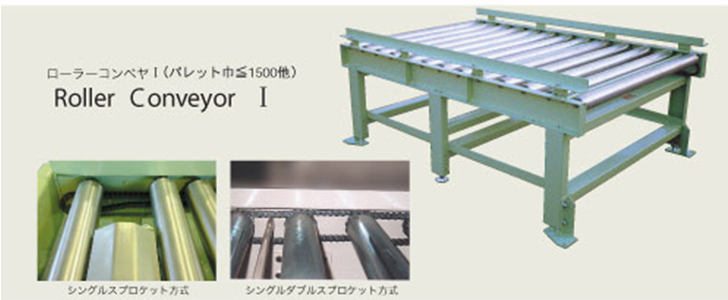

■ローラーコンベヤⅠ

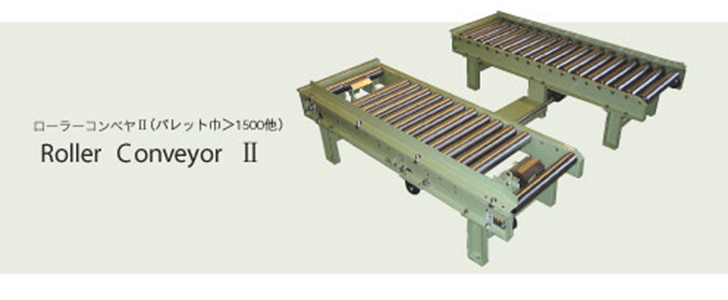

■ローラーコンベヤⅡ
ローラーコンベヤ | コンベヤ
製品の特徴
POINT1
ローラーは特に回転振れの少ないものを使用しています。
POINT2
表面は硬く、傷がつきにくい焼付け塗装です。
POINT3
センサーの取付けがフリーポジションであり、荷姿の変更に対応しやすい構造です。
仕様表

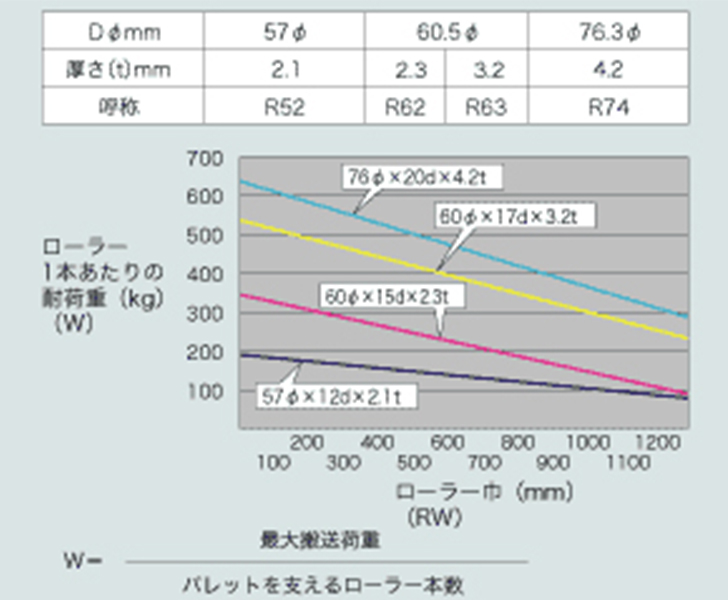

| ローラ径D |
|
||||
|---|---|---|---|---|---|
| ローラ巾 | Ⅰ型 パレット巾Y+50mmで50mmとび Ⅱ型 パレット巾Y/3で50mmとびで端数切り捨て | ||||
| 脚本数 | 機長（mm） 脚本数（本） |
～1700 2 |
～2760 3 |
～4130 4 |
～4800 5 |
| 脚ピッチP1・P2 | MAX1300mm | ||||
※上記以外の機長、機高さ、ローラー仕様外については御相談下さい。
| 型式 | RCV05 | RCV10 | RCV15 | RCV20 | RCVS | ||
|---|---|---|---|---|---|---|---|
| 搬送荷重（TON） | 0.5 | 1.0 | 1.5 | 2.0 | >2.0 | ||
| 搬送速度（m/分） | 8. 10. 12. 15. 24 (30) | 8. 10. 12 | |||||
| 駆動部出力（KW） | 問合せ | ||||||
| 機長L | MAX4800～MIN450の1mm単位 | ||||||
| 機高さH | MIN430～MAX1500 >H1500は架台方式 | ||||||
| 機巾B | B1 | （(特)型） RW/2+88 (RW=搬送物W+50) （(監)型） RW/2+88 (RW=搬送物W+50) | |||||
| B2 | （(特)型） RW/2+56 (RW=搬送物W+50) （(監)型） RW/2+88 (RW=搬送物W+50) | ||||||
| ローラーピッチRp |
（注）搬送荷重とローラー取付荷重の関係でRpを小さくすることもあります。 |
||||||
※上記以外の機高さについては御相談下さい。

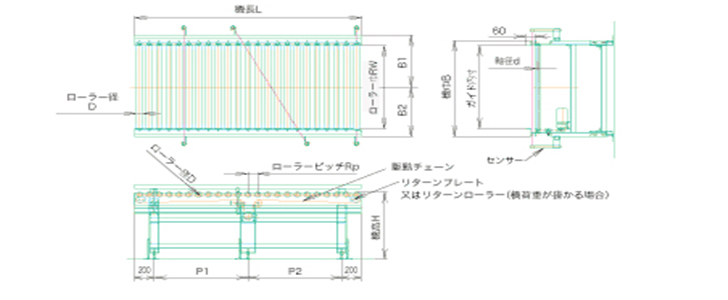

寸法図
