トレーリフター

TWD

新しいタイプの垂直搬送機。従来の簡易リフトニーズに最適です。

■荷さばきがフロア上で行なわれる、絶対的に安全なリフターです。
■トレーリフターは垂直搬送機に分類されていますので、建築基準法の適用を受けません。
垂直搬送機の法令説明のページはこちら

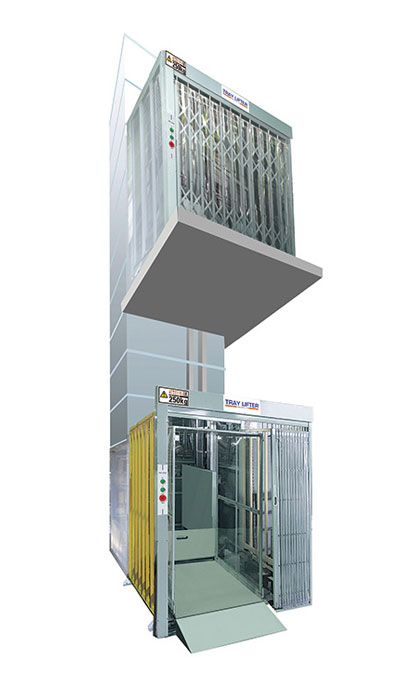

TWD

TWD | トレーリフター

GIFアニメーション

こちらは動作イメージです。実際の機種・仕様とは異なる場合がございます。

製品の特徴

  • ピットなしで使える超低床タイプなので台車、カーゴ台車、ハンドリフトでの積み込みが可能です。
  • 抜群のレイアウト性能。C型、Z型は勿論、横からの出し入れが可能です。
  • 安全柵外扉にフォールデンゲートを標準装備。安全にお使い頂けます。
  • 垂直搬送機はエレベータのような機械室が不要。既設建屋への設置が容易です。
  • エレベータと異なり確認申請、完了検査が不要です。
  • 法定点検不要で、ランニングコストが安く抑えられます。定期点検は契約に基づき、弊社にて実施致します。
  • テーブルリフターなど、既存設備のリフォーム・リニューアルに幅広く対応可能です。
  • 防爆仕様、ステンレス仕様、耐寒仕様等の特殊環境に対応した製品を製作します。
  • 機能を2台のモーターで実現。省エネ、低価格な機構です。
  • 1,500mm(巾)×1,600mm(奥行)のトレーで1,000kg荷重が搬送OK。幅広いニーズに対応します。
  • トレーの横から出し入れが可能。フレキシブルなレイアウト性能を持っています。

※トレーリフターは垂直搬送機に分類されていますので、建築基準法の適用を受けません。

仕様表

価格は全て税込価格です
機種 TWD-300 TWD-500 TWD-800 TWD-1000
荷重(kg) 300 500 800 1000
最大トレー有効寸法
(mm)
巾:1800 巾: 1700 巾: 1600 巾: 1500
奥行: 2000 奥行: 1800 奥行: 1600 奥行: 1600
トレー面最低高さ
(mm)
50 50 50 50
昇降装置 バランスウェイト式チェーン駆動
昇降速度(m/分) 10m/分(15m/分)
横搬送装置 ホイール走行式
横行速度 10m/分
価格(円) 2停止:
最低6,655,000円
最高9,977,500円
3停止:
最低7,865,000円
最高11,495,000円
2停止:
最低6,957,500円
最高9,680,000円
3停止:
最低8,107,000円
最高11,858,000円
2停止:
最低6,957,500円
最高9,982,500円
3停止:
最低8,288,500円
最高12,160,500円
2停止:
最低7,260,000円
最高10,285,000円
3停止:
最低8,530,500円
最高12,463,000円
注意事項 上記価格は標準工事付、運賃オプション別途、標準的な仕様の場合です。
納期 仕様決定から最短1ヶ月
工事開始から5日~7

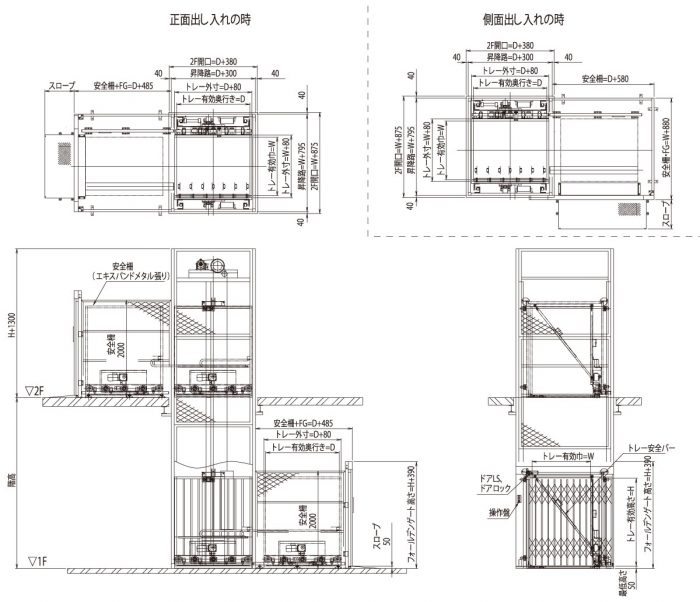

寸法図

twd_plan

その他のトレーリフター
