ポーリフトZERO

WB

汎用リフター市場のニーズに幅広く対応

ポーリフトシリーズのもっとも大きな特徴は、おのおのの現場に最適な昇降路を設置できることです。2方向が壁で囲まれている場合、あるいは中間で切らなくてはならないケースなど、さまざまな使用環境のもとで常にしっかりと安全を確保でき、また、コスト面においても大変経済的に安全性を維持することが可能です。

wb

WB | ポーリフトZERO

製品の特徴

■搬器

1.搬器寸法 ※搬器寸法を選定ください。
(または持ち上げ物の寸法をお知らせください。)

搬器開口 搬器奥行 搬器高さ
800mm~2000mm 1000mm~2000mm 1200mm

※労働安全衛生法の規定により、搬器床面積が1㎡を超える場合は搬器高さを1.2mとしてください。

2.搬器扉(内扉)/標準装備

手動両引きホールデンゲート(ドアリミット付)

■周囲囲い(昇降路)

1.外装

  • 鋼板(t-1.6)
  • エキスパンドメタル(XS-32)

2.外扉

  • 手動片引きホールデンゲート
  • 手の挟み込みを防止する専用ビニールシート付き
  • 鋼板電動2枚上開扉(各、ドアリミット・ドアロック付)

■周操作部

※相互階方式(どの階からでも搬送呼込みが可能です。)
※停止階数は2〜5階程度まで対応いたしております。

操作スイッチ (表示付押しボタン操作スイッチ G型2階用、外扉数と同数標準装備)

■安全装置

  • 昇降路扉ドアロック
  • 昇降路及び搬器ドアリミット
  • 手挟み込み防止シート
  • チェーン弛み検知装置(万が一吊りチェーンに弛みが生じた場合動力モーターを停止させる装置)
  • オーバーランリミットスイッチ(万が一カゴが定位置で停止しない場合の非常用リミットスイッチ)
  • サーマルリレー(モーター必要以上の負荷が掛かった場合停止させる装置)

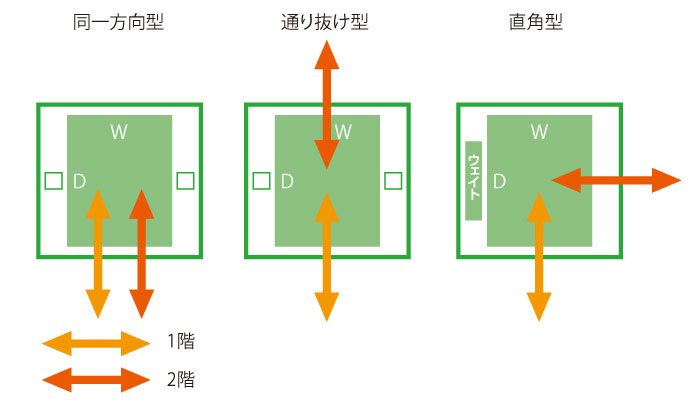

■出し入れ方向

各停止箇所での出し入れ方向を設定し、型を選定ください。
img_wb_feature01

仕様表

価格は全て税込価格です
機種/仕様 WB-240 WB-300 WB-500 WB-980
持上荷重(kg) 240 300 500 980
昇降速度 10m 20m 30m/分 10m 20m 30m/分 10m 20m 30m/分 10m 20m 30m/分
電動機 3相200Vブレーキ付ギヤード
0.75Kw~2.2Kw 1.5Kw~3.7Kw 1.5Kw~5.5Kw 3.7Kw~11Kw
電源 3相200V10A〜 3相200V10A〜 3相200V15A〜 3相200V20A〜
価格(円) 最低3,880,000円
最高7,040,000円
注意事項 上記価格は標準工事付、運賃オプション別途、標準的な仕様の場合です。
納期 仕様決定からわずか1ヶ月
工事開始から1日~3

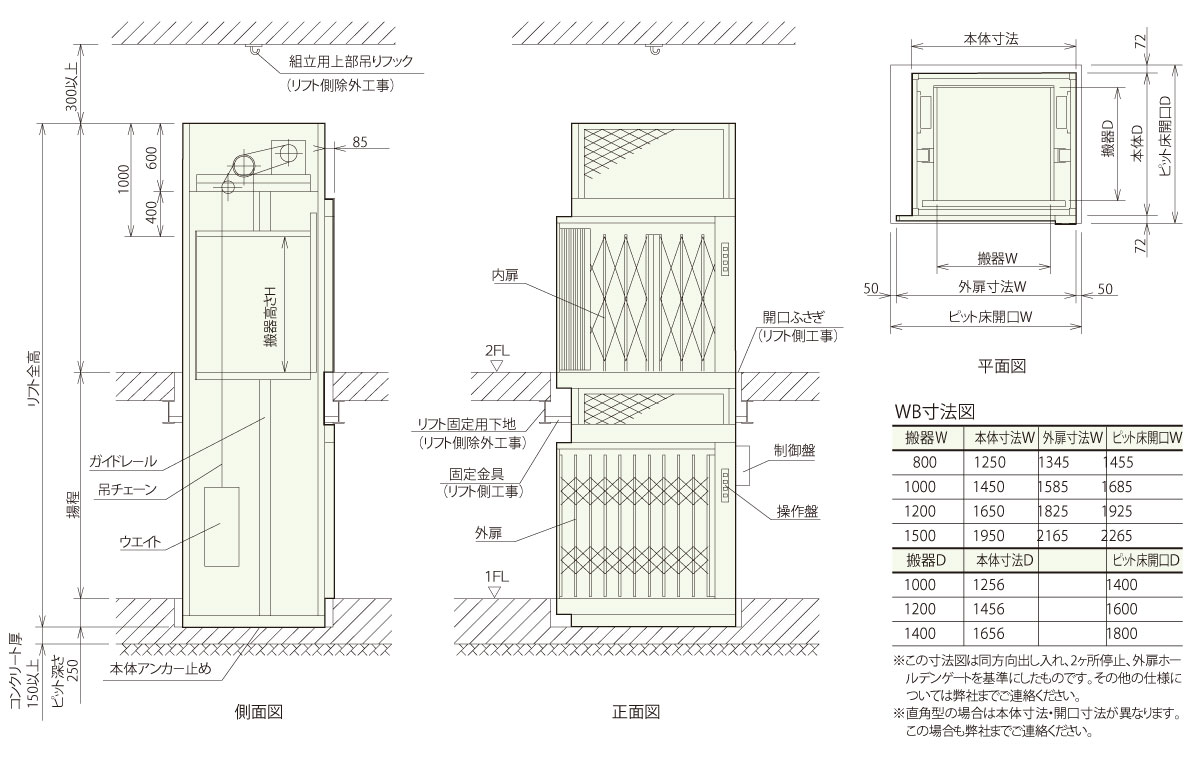

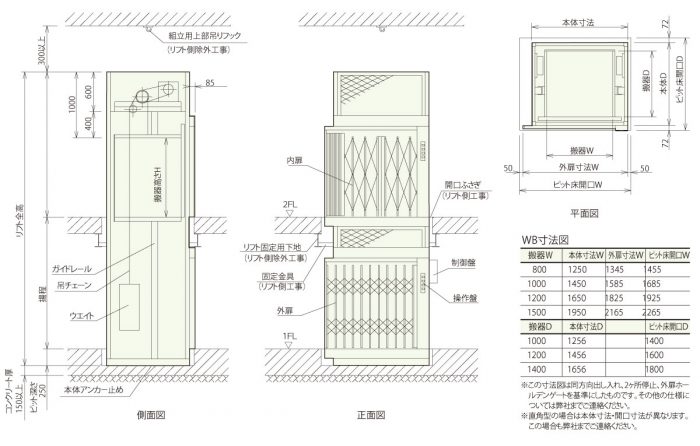

寸法図

wb_plan01
