トラバースコンベヤ
パレット搬送を標準化。ローラーコンベア、チェーンコンベアを始め豊富なラインナップ。

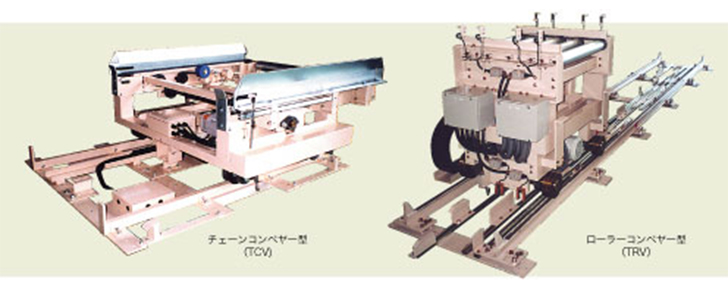

■チェーンコンベヤ型
■ローラーコンベヤ型
トラバースコンベヤ | コンベヤ
製品の特徴
POINT1
数台のコンベヤへの分岐・合流をスムーズにし、 コンベヤによる分岐・合流により低コストにてシステムを構築します。
仕様表
| 型式 | TRV05 TCV05 |
TRV10 TCV10 |
TRV15 TCV15 |
TRV20 TCV20 |
TRVS TCVS |
|
|---|---|---|---|---|---|---|
| 搬送荷重（TON） | 0.5 | 1.0 | 1.5 | 2.0 | ≧2.0 | |
| 搬送速度（m/分） | 10. 20. 30 | |||||
| 電動機走行（KW） | 問合せ | |||||
| 機長L | パレット長さX+200 | |||||
| 機高さH | コンベヤ高さに同じ 但し、H≧1100の場合はレール下に架台設置 | |||||
| レールスパンRs | パレットの長さx-300で100ピッチ 但しRs≧600 | |||||
| W1 | TCV | パレット巾Y+410 | ||||
| TRV | パレット巾Y+480 | |||||
| ガイド内寸W2 | パレット巾Y+20 | |||||
| 端部S | TCV | パレット巾Y/2+200 | ||||
| TRV | パレット巾Y/2+200 | |||||
| ローラーピッチRp | パレット巾Y-100 | |||||
※上記以外の機高さについては御相談下さい。

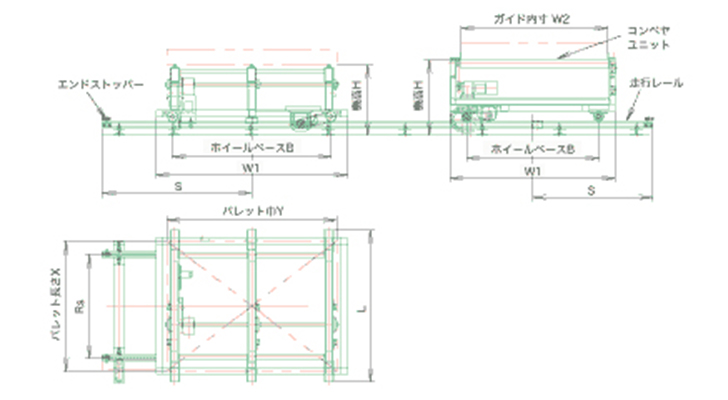

寸法図
